型 式：

        9-28 風機的流量范圍為2. 2x103~6x10?m3/h(雙吸）2200~3x10?m3/h(單吸）壓力范圍 3430~19700pa。

1) 該9-28型離心通風機為單吸入和雙吸人兩種。機號有No.4、4. 5、5、5. 6、6. 3、7. 1、8、9、10、11. 2、12. 5、14、16、17、18、20、21、22、23、24,共20個機號組成。

2) 該風機又可制成右旋轉或左旋轉兩種型式：從電動機一端正視，如葉輪按順時針?lè)较蛐D(zhuǎn)稱順轉風機，以“順”表示；按逆時針?lè)较蛐D(zhuǎn)，稱逆轉風機，以“逆”表示。

3)風機的出口位置以機殼的出口角度表示，“順”、“逆”均可制成0°,45°,90°,135°,180,225°,共6種角度。

4)風機的傳動方式為A式（機號4-6. 3)、D式（機號7. 1-16)和F式3種。

結構特點 ：

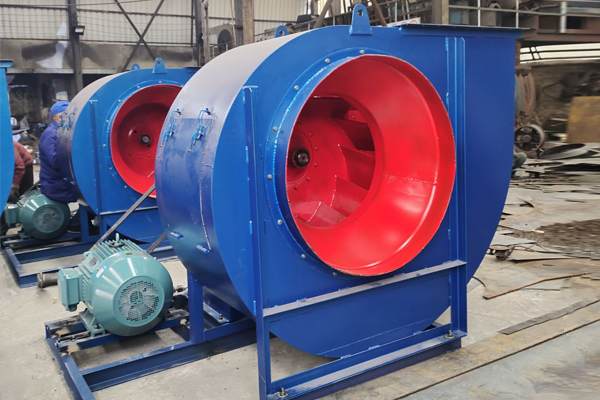

        離心通風機中No.4~6. 3主要由葉輪、機殼、進風口、支架等組成。風機中No7. 1～24主要由葉輪、機殼、進風口，傳動組等組成。F式傳動主要由葉輪、機殼、進風口，這氣箱，傳動組等組成，風機根據用戶所需，亦可帶調節門。

1)9-28 I型風機的葉輪上有長葉片16片，短葉片16片，葉輪成型后經靜、動平衡校正，運轉平穩可靠。

2)機殼用普通鋼板焊接成蝸形殼整體。用于高溫風機可根據溫度情況選擇耐熱材料，機殼亦可制成分體。

3)進風口做成收斂式流線形的整體結構，用螺栓與前蓋板組固定。

4)動傳組由主軸、軸承箱、聯軸器等組成。主軸根據用途不同，可用優質鋼或耐熱鋼制成，采用球軸承或滑動軸承。球軸承用軸承潤滑脂潤滑，滑動軸承用稀油潤滑。

技術參數：

用 途：

        9-28型高壓離心通風機的能量范圍是：?jiǎn)挝?200m3/h，雙吸——６0萬m3/h，壓力范圍是：3430~19700Pa。

應用條件：

        注：鋼冶煉等特殊場合使用的高溫風可須改用耐熱、高強度材料。
