結 構

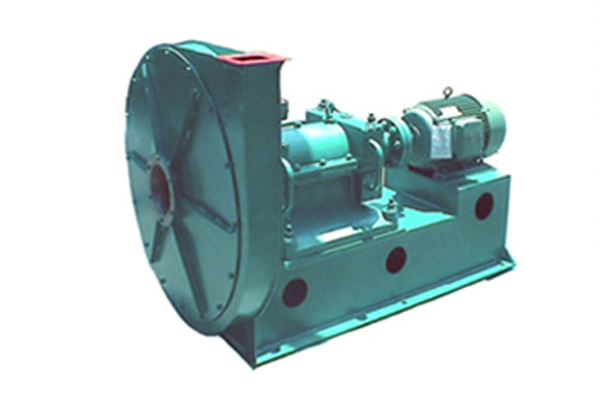

        YX9-35鍋爐引風機主要由機殼、葉輪、進風口、前蓋板、傳動組（其中№6.3C以下有支架，以上有調節門）等組成。

　　1、引風機葉輪有16片前向彎曲葉片，葉輪系用16Mn 組成，葉輪成型后經動平衡校正，因此，進轉平穩可靠，有較高的強度和耐磨性，使用壽命長?！?br />　　2、引風機采用普通鋼板焊接而成的蝸形整體作為機殼。　

　　3、進風口制成收斂式流體形整體結構，與前蓋板組螺栓固定在機殼入口側板上?！?/p>

　　4、調節門用普通鋼板制成，葉片為花辨形的調節門，是用來調節風機風量大小的裝置，調節范圍由90°（全閉）到0°（全開）?！?/p>　　5、№6.3C引風機支架由型鋼焊接而成。　

　　6、傳動組由主軸、軸承箱等組成，主軸由優質鋼制成，№6.3C以上軸承(采用風葉次冷卻,№6.3C以上軸承箱體內裝胃紫銅冷卻管,冷卻潤滑油用水量一般按0.5～1m3/h 考慮,軸承箱上裝有溫度計和油位指示器,油量按油標志而定。

 形式

        1) 本風機制成單吸入，機號：No.4. 5C、6. 3C、8C D三種，配1t/h、2t/h、4t/h鍋爐。

        2)引風機可制成順時針旋轉和逆時針旋轉兩種形式。從傳動組一端正視風機，視其葉輪的旋轉方向，分別以“逆”和“順”表示。

        3)風機的出風口位置以機殼的出風口角度表示“逆”“順”均可制成0°、90°、180°三種角度。

性能與選擇

        1)設計和使用單位根據所用之流量和全壓在性能與選用件表中選用風機的機號、具體性能及配用電動機。

        2)風機出廠檢驗性能是在所需要流量時全壓值的偏差不超過設計全壓值的±5%。

        3)在性能與選用件表中，氣體溫度t=200℃、大氣壓力pa=101325Pa,氣體密度p=0. 745kg/m3時煙氣介質計算，而性能系指未帶調節門時的風機性能。

        4)如風機使用條件與第3)項不符時性能應按相關公式進行換算。

用途

        YX9-35型5C、6. 3C、8C、8D是為適應1t/h、2t/h、4t/h鍋爐配套而研制的。其性能完全滿足鍋爐配套的需要。尤其突出的是，工況運行噪聲僅 76dB(A),低于環保限值9dB.解決了鍋爐引風機存在的噪聲高、性能不足的突出矛盾，成為當前鍋爐配套的理想產品。
